Herkunftsort:
Guangdong, China
Markenname:
OEM ODM
Zertifizierung:
FCC, RoHS, ce
Modellnummer:
XPON ONU 1GE+1FE+WiFi 2202XR
Kontakt mit uns

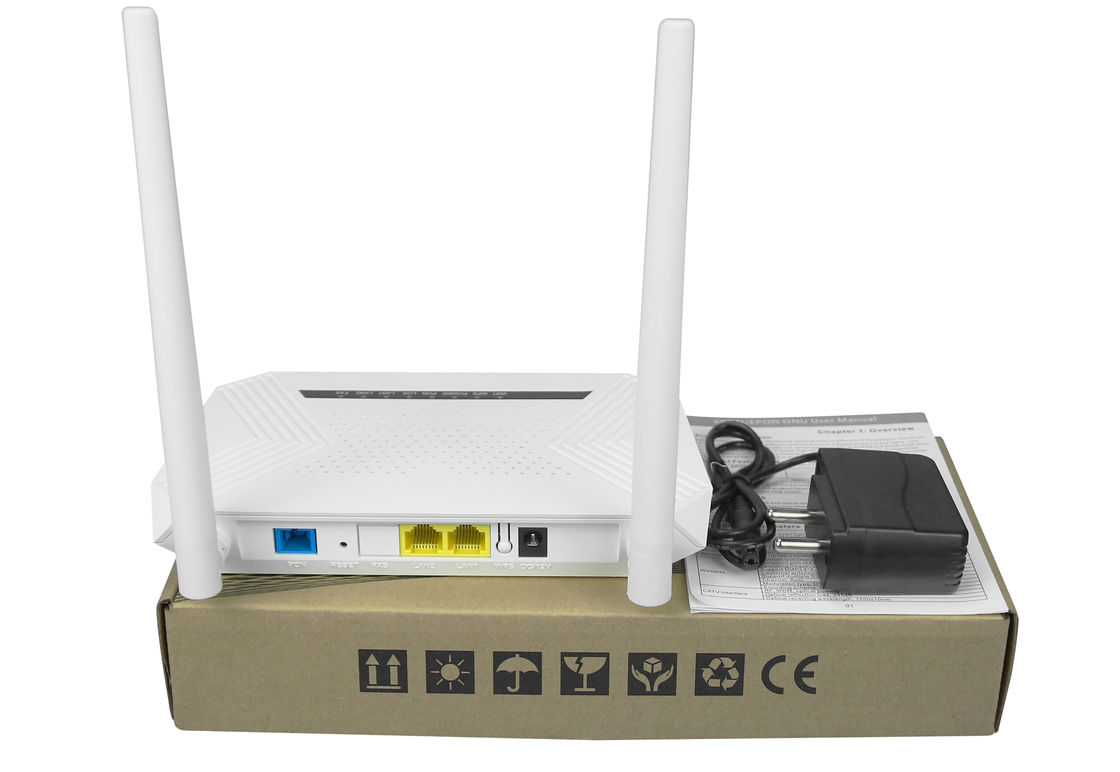

Radioapparat Faser-Optikausrüstungs-Realtek-Chipset-1GE+1FE+WiFi XPON EPON Gpon ONU
Beschreibung:
entworfen als HGU (Hauptzugangs-Einheit) in verschiedenen FTTH-Lösungen. Die Fördermaschine-klasseftth-Anwendung erbringt verschiedene Dienstleistungen.
basiert auf reifer und stabiler, kosteneffektiver XPON-Technologie.
nimmt hohe Zuverlässigkeit, einfaches Management an, Flexibilität der Konfiguration und gute Servicequalitätsgarantien, die technische Leistung von zu treffen EPON-Standard von China Telecom CTC3.0 und GPON-Standard von ITU-TG.984.X
Funktionseigenschaft:
|
Modus der Unterstützungs EPON/GPON und Schaltermodus automatisch |
|
Stützwegmodus für PPPoE-/DHCP/Staticip- und -brückenmodus |
|
Stütz-Doppelmodus IPv4 und IPv6 |
|
Unterstützung 2.4G WIFI und mehrfaches SSID |
|
Unterstützungs-LAN-IP- und DHCP-Serverkonfiguration |
|
Aufzeichnender Stützhafen und Schleife-ermitteln |
|
Stützbrandmauerfunktion und ACL-Funktion |
|
Unterstützung IGMP Herumschnüffeln/Stellvertretermulticasteigenschaft |
|
Fernkonfiguration und Wartung der Unterstützungs TR069 |
|
Fachkundiger Entwurf, damit Systemzusammenbruchverhinderung stabiles System beibehält |
Spezifikation:
| Technisches Einzelteil | Details |
| PON-Schnittstelle | 1 GPON BOB (Bosa an Bord) |
| Empfangen von Empfindlichkeit: ≤-28dBm | |
| Übertragende optische Energie: +1~+4dBm | |
| Getriebeabstand: 20KM | |
| Wellenlänge | TX: 1310nm, RX: 1490nm |
| Optische Schnittstelle | SC-/UPCverbindungsstück |
| Entwurfs-Entwurf | RTL9602C+RTL8192FR BOB (RTL8290B) |
| Grell | SPI noch grelles 16MB |
| LAN Interface | 1 x 10/100/1000Mbps (GE) und Schnittstellen mit 1 Ethernetn x 10/100Mbps (F.E.) selbstanpassende. Voll/Hälfte, Verbindungsstück RJ45 |
| Radioapparat | Konform mit IEEE802.11b/g/n, |
| Arbeitsfrequenz: 2.400-2.4835GHz | |
| Unterstützung MIMO, Rate bis zu 300Mbps, | |
| 2T2R, 2 Außenantenne 5dBi, | |
| Unterstützung: Mehrfaches SSID | |
| Kanal: Auto | |
| Modulationsart: DSSS, CCK und OFDM | |
| Kodierungsentwurf: BPSK, QPSK, 16QAM und 64QAM | |
| LED | 7 LED, für Status von WIFI, WPS, PWR, LOS, PON, LAN1~LAN2 |
| Druckknopf | 3, für Funktion des Zurückstellens, WLAN, WPS |
| Betriebsbedingung | Temperatur: 0℃~+50℃ |
| Feuchtigkeit: 10%~90% (kondensationsfrei) | |
| Speicherung von Bedingung | Temperatur: -30℃~+60℃ |
| Feuchtigkeit: 10%~90% (kondensationsfrei) | |
| Stromversorgung | DC 12V/1A |
| Leistungsaufnahme | ≤6W |
| Maß | 180mm×107mm×28mm (L×W×H) |
| Nettogewicht | 0.24Kg |
Instrumententafel-Leuchten Einleitung
| Pilot Lamp | Status | Beschreibung |
| WIFI | Auf | Die WIFI-Schnittstelle ist oben. |
| Blinzeln | Die WIFI-Schnittstelle ist, empfangend sendend und/oder Daten (TAT). | |
| Weg | Die WIFI-Schnittstelle ist unten. | |
| WPS | Blinzeln | Die WIFI-Schnittstelle stellt sicher eine Verbindung her. |
| Weg | Die WIFI-Schnittstelle stellt keine sichere Verbindung her. | |
| PWR | Auf | Das Gerät wird oben angetrieben. |
| Weg | Das Gerät wird abgeschaltet. | |
| LOS | Blinzeln | Die Gerätdosen optische Signale oder mit niedrigen Signalen nicht empfangen. |
| Weg | Das Gerät hat optisches Signal empfangen. | |
| PON | Auf | Das Gerät hat zum PON-System registriert. |
| Blinzeln | Das Gerät registriert das PON-System. | |
| Weg | Die Gerätausrichtung ist falsch. | |
| LAN1~LAN2 | Auf | Hafen (LANx) wird richtig angeschlossen (VERBINDUNG). |
| Blinzeln | Hafen (LANx) ist, empfangend sendend und/oder Daten (TAT). | |
| Weg | Verbindungsausnahme des Hafens (LANx) oder nicht angeschlossen. |
Anwendung
